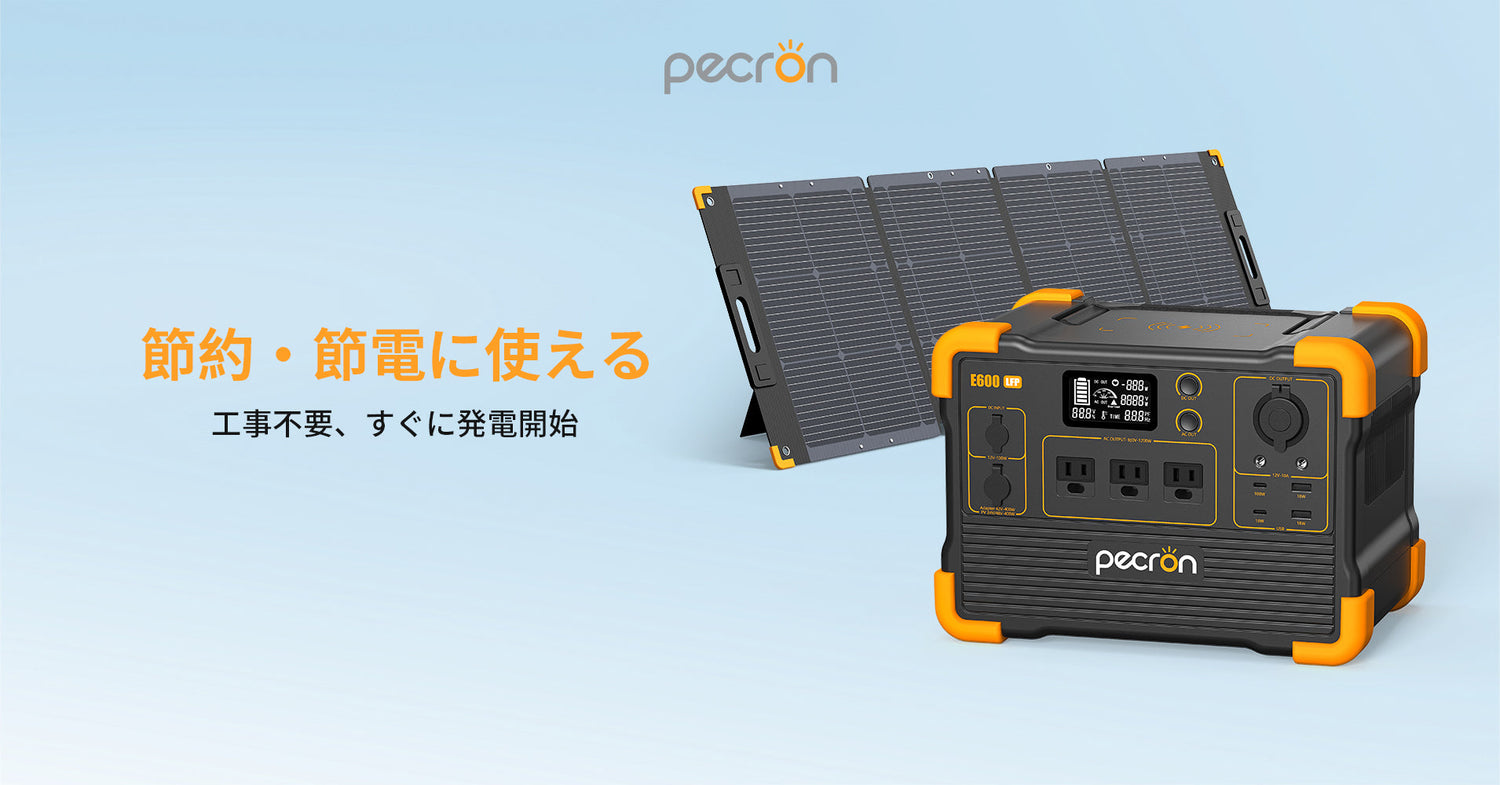

PECRON Eシリーズポータブル電源のソーラー充電仕様は?

PECRON Eシリーズポータブル電源のソーラー充電仕様は?

1. PECRON Eシリーズのソーラー充電仕様

E300LFP ポータブル電源

DC5521充電ポート

  • 最大出力動作電圧(Vmp) >12V
  • 開回路電圧(Voc)<28V
  • 最大7A、最大100W

E500LFP ポータブル電源

DC5521充電ポート

  • 最大出力動作電圧(Vmp) >12V
  • 開回路電圧(Voc)<28V
  • 最大7A、最大100W

E600LFP ポータブル電源

DC5521充電ポート

  • 最大出力動作電圧(Vmp) >12V
  • 開回路電圧(Voc)<25V
  • 最大7A、最大100W

GX16MF-5充電ポート

    • 最大出力動作電圧(Vmp) >32V
    • 開回路電圧(Voc)<95V
    • 最大15A、最大350W

E1500LFP ポータブル電源

DC5521充電ポート

  • 最大出力動作電圧(Vmp) >12V
  • 開回路電圧(Voc)<25V
  • 最大7A、最大100W

GX16MF-5充電ポート

    • 最大出力動作電圧(Vmp) >32V
    • 開回路電圧(Voc)<95V
    • 最大15A、最大700W

E2000LFP ポータブル電源

DC5521充電ポート

  • 最大出力動作電圧(Vmp) >12V
  • 開回路電圧(Voc)<25V
  • 最大7A、最大100W

GX16MF-5充電ポート

    • 最大出力動作電圧(Vmp) >32V
    • 開回路電圧(Voc)<95V
    • 最大15A、最大1200W(600W×2口)

EB3000-24V 拡張バッテリー

GX16MF-5充電ポート

  • 最大出力動作電圧(Vmp) >12V
  • 開回路電圧(Voc)<95V
  • 最大15A、最大400W

EP3000-48V 拡張バッテリー

GX16MF-5充電ポート

  • 最大出力動作電圧(Vmp) >12V
  • 開回路電圧(Voc)<95V
  • 最大15A、最大400W

🔌2. ソーラーパネルの直列接続・並列接続

① 直列接続の特徴

電圧(V) = V₁ + V₂
電流(A) = 一定

ソーラーパネルを直列に接続すると、それぞれの電圧(V)が足し算され、電流(A)は一定となります。

🔋

② 並列接続の特徴

電圧(V) = 一定
電流(A) = A₁ + A₂

ソーラーパネルを並列に接続すると、それぞれの電流(A)が足し算され、電圧(V)は一定となります。

💡 実践例:200Wソーラーパネル接続シミュレーション
通常状態
  • Vmp20V
  • Voc26V
  • ❌ GX16MF-5未対応
2枚直列接続時
  • Vmp40V
  • Voc52V
  • ⭕ GX16MF-5対応可能

3. 他社ソーラーパネルの互換性

Q.

他社様のソーラーパネルで充電できますか?

⚠️ 大変申し訳ございませんが、他社製品の動作保証はいたしかねます

理論上の互換条件

  • 最大出力動作電圧(Vmp) 入力電圧
  • 開回路電圧(Voc) 許容最大電圧
  • 接続端子 = 入力端子規格

重要注意事項

❗ 他社ソーラーパネルを使用する際は、
  自己責任の元ご使用ください。
